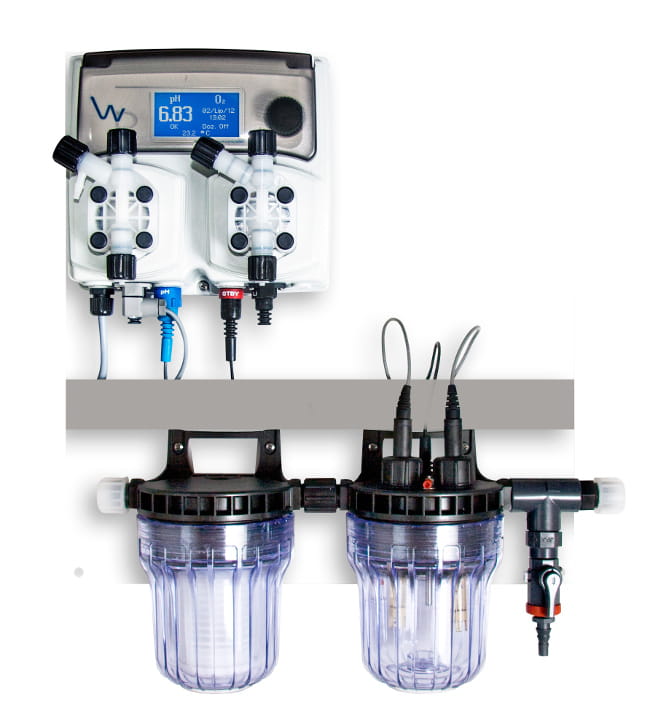

Automatyka do basenu WDPHOS pH/tlen EMEC

Stacja automatycznie mierzy i reguluje odczyn pH oraz dozuje aktywny tlen

Automatyka basenowa WDPHOS pH/tlen EMEC to nowoczesna stacja mierniczo–dozująca przeznaczona do prywatnych basenów o objętości do 300 m³. Urządzenie automatycznie kontroluje wartość pH wody oraz dozuje aktywny tlen jako środek dezynfekujący, zapewniając wyjątkowo przyjazną wodę bez charakterystycznego zapachu chloru. System oparty na mikroprocesorze gwarantuje stabilną i bezpieczną pracę bez konieczności ręcznego dozowania chemii.

Czytelny wyświetlacz LCD i intuicyjna obsługa za pomocą jednego wciskanego pokrętła umożliwiają wygodne programowanie parametrów pracy. Regulacja pH może odbywać się w trybie proporcjonalnym (impulsowym) lub On/Off, natomiast dozowanie aktywnego tlenu sterowane jest zegarem tygodniowym. Trwałe pompy membranowe z elementami PVDF i PTFE zapewniają wysoką odporność chemiczną oraz długą żywotność urządzenia.

•   Zapewniamy serwis sprzedawanych przez nas urządzeń
•   Podczas programowania należy podać zalecaną ilość aktywnego tlenu na jeden m³ wody w basenie.

Spis treści:

•   Charakterystyka
•   Dane techniczne
•   Cechy urządzenia
•   Zasady działania
•   Kluczowe korzyści

  Charakterystyka WDPHOS pH/tlen EMEC

Automatyka do basenu WDPHOS zapewnia szczególnie przyjazną wodę w basenie bez specyficznego zapachu chloru. Stacja automatycznie mierzy i reguluje odczyn pH oraz dozuje aktywny tlen w celu dezynfekcji wody i przeznaczona jest do użytku na prywatnych basenach o objętości do 300 m³. Stacja posiada duży wyświetlacz LCD z dobrze widoczną wartością pomiarową odczynu wody pH oraz statusem pompy aktywnego tlenu.

Menu regulatora obsługiwane za pomocą wciskanego pokrętła posiada wiele funkcji przydatnych w codziennej eksploatacji. Wartość pH jest mierzona przez analogowy układ pomiarowy, a następnie jest cyfrowo przetwarzana przez mikroprocesor. Pozostałe zadania regulacyjne i monitorujące są także wykonywane przez mikroprocesor.

Standardowym rodzajem regulacji pH jest regulacja proporcjonalna częstotliwości impulsów dozujących (zmiana częstotliwości dozowania pompy impulsowej korektora pH). Ponadto można wybrać tryb regulacji dwupołożeniowej (On/Off). W trybie tym można także zaprogramować pojedynczy skok pompy co powtarzalną ilość minut. Jest to funkcja przydatna w małych bądź nietypowych basenach, gdzie dobre wymieszanie wody jest częstym problemem.

Dozowanie aktywnego tlenu jest sterowane przez zegar tygodniowy i można je zaprogramować jako dozowanie codzienne lub wybrać tylko jeden dzień dozowania w tygodniu. Podczas programowania należy podać zalecaną ilość aktywnego tlenu na jeden m³ wody w basenie w zależności od wybranej temperatury wody (25°C lub 30°C).

W celu ustalenia precyzyjnego dozowania należy dokonać kalibracji pompy aktywnego tlenu, czyli wyliczyć dozowaną ilość przypadającą na jeden skok membrany pompy. Obie pompy dozujące są zintegrowane z regulatorem stacji i mają wydajność 10 l/h przy 3 barach dla korektora pH i 4 l/h przy 3 barach dla aktywnego tlenu. Są to jednakowe pompy, jednakże pompa aktywnego tlenu ma głowicę samo odpowietrzającą, gdyż główny składnik preparatu to nadtlenek wodoru, który ma tendencję do wydzielania w pewnych warunkach gazów i zapowietrzania głowicy pompy.

Aby uniknąć kłopotów w eksploatacji zastosowano głowicę samo odpowietrzającą, która ma inaczej usytuowany zawór tłoczny i przez to mniejszą wydajność. Pompy wyposażone są w trwałe napędy elektromagnetyczne nie zawierające części ulegających szybkiemu zużyciu. Podstawowe elementy pompy stykające się z dozowanymi substancjami jak głowica, zawór stopowy z czujnikiem poziomu i zawór dozujący wykonane są z polifluorku dwuwinilidenu (PVDF), a membrana z teflonu (PTFE). Materiały te są bardzo odporne na agresywne substancje i zapewniają długą żywotność pomp.

Regulator posiada funkcję Stand-By (Pogotowie) umożliwiającą wyłączenie regulatora z pracy przez inne urządzenie, jak na przykład przez czujnik ciśnienia czy pompę obiegową wody. Po przejściu w stan pogotowia funkcje regulacyjne i dozowanie zostają wstrzymane. Jest to konieczne w sytuacji, gdy woda pomiarowa pobierana jest grawitacyjnie z basenu i nawet po wyłączeniu pompy obiegowej następuje przepływ wody przez naczynie pomiarowe. Dopiero sygnał dodatkowej blokady uruchamia funkcję Stand-by i powoduje wyłączenie dozowania. Elektroda pH umieszczone są w naczyniu pomiarowym NPED4, w którym znajduje się także czujnik przepływu oraz czujnik temperatury PT100. Przy braku przepływu wody przez naczynie pomiarowe funkcje regulacyjne i dozowanie zostają zatrzymane.

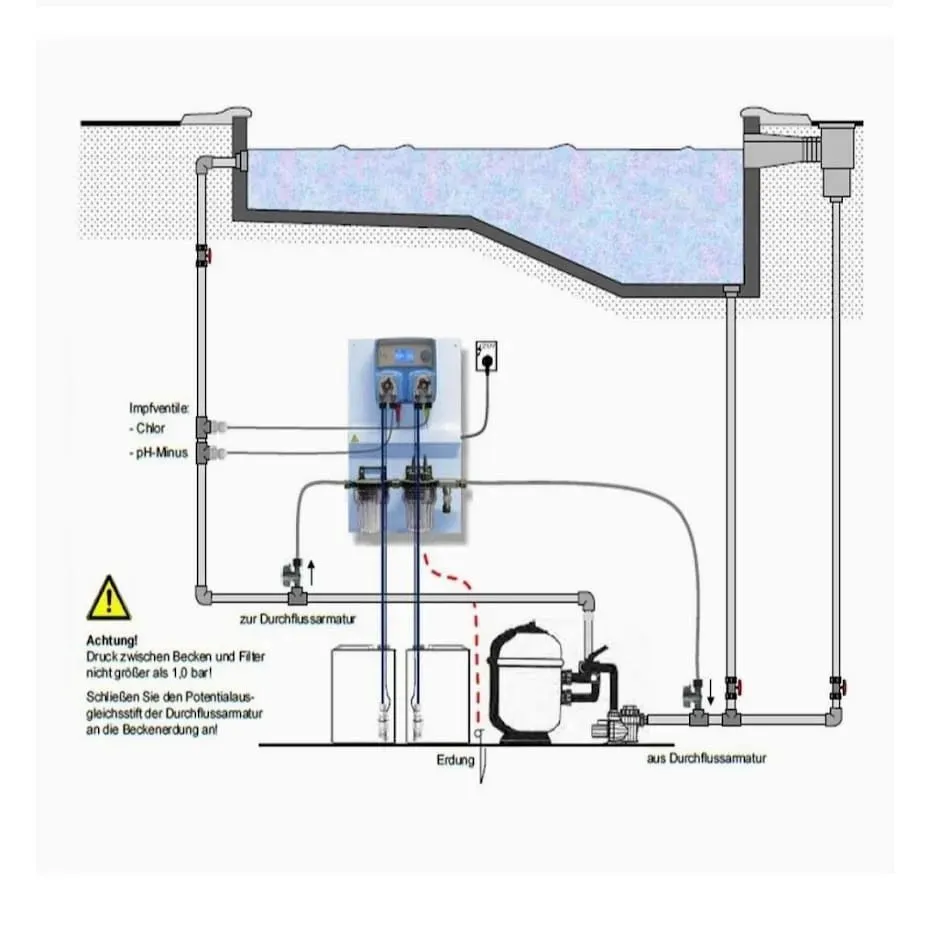

  Dane techniczne

  Cechy stacji WDPHOS

•   Kompaktowa konstrukcja montowana na tablicy o wymiarach 430 × 470 mm
•   Proste i przejrzyste menu w języku polskim – obsługa jednym wciskanym pokrętłem (bez specjalnych kwalifikacji)
•   Dostęp do menu i ustawień zabezpieczony hasłem
•   Możliwość wyboru regulacji proporcjonalnej (impulsowej) lub trybu dwupołożeniowego On/Off dla dozowania korektora pH
•   Programowanie pojedynczego skoku pompy co określoną liczbę minut (przydatne w SPA i małych basenach)
•   Możliwość zaprogramowania zwłoki dozowania (regulacji) dla stabilizacji pomiaru po ponownym uruchomieniu stacji
•   Priorytet dozowania korektora pH – dozowanie środka dezynfekującego wstrzymane do osiągnięcia zadanej wartości pH
•   Możliwość programowego wyłączenia pomp lub ręcznego załączenia na zadany czas (rozruch i odpowietrzanie)
•   Alarmy stacji: brak przepływu wody, maksymalny czas dozowania, niski poziom cieczy w pojemnikach, awaria sondy pH
•   Czujnik poziomu cieczy w pojemniku w standardzie oraz filtr wody pomiarowej 60 µm chroniący elektrody przed zanieczyszczeniem

  Zasady działania

•   ustawienie zadanych parametrów wody basenowej
•   ciągły pomiar parametrów wody za pomocą sond pomiarowych
•   analiza odczytów przez mikroprocesor i porównanie z wartościami zadanymi
•   automatyczne dozowanie płynnej chemii basenowej w celu utrzymania właściwych parametrów

  Kluczowe korzyści

•   precyzyjny, automatyczny pomiar i regulacja pH oraz środka dezynfekującego – bez ryzyka błędów ludzkich
•   stałe utrzymanie optymalnych parametrów wody – czysta, klarowna i przyjazna woda w basenie
•   oszczędność czasu – brak konieczności ręcznego pomiaru i cotygodniowego dozowania chemii
•   większe bezpieczeństwo kąpiących się dzięki stałej kontroli jakości wody
•   optymalne zużycie środków chemicznych i możliwość długoterminowych oszczędności
•   wieloletnia, stabilna praca dzięki zastosowaniu sprawdzonej elektroniki renomowanych producentów
•   komfort użytkowania – pełna kontrola parametrów wody bez codziennej obsługi
