Zbiornik filtra piaskowego do basenu Tebas BLU śr. 500mm z zaworem 1 1/2" , przepływ 10m3/h

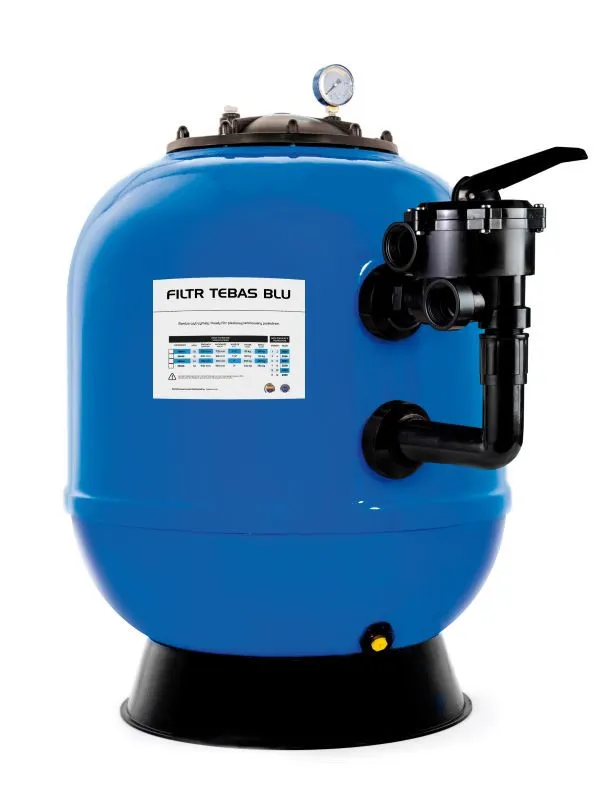

Zbiornik filtra piaskowego Tebas BLU Ø 500 mm z zaworem bocznym 1½"

Filtr basenowy o przepływie 10 m³/h, gotowy do zasypania materiałem filtracyjnym

Zbiornik filtra piaskowego Tebas BLU Ø 500 mm to kompletny filtr basenowy o przepływie 10 m³/h, przeznaczony do filtracji wody w instalacjach basenowych. Wyposażony jest w boczny zawór 6-drogowy z przyłączami 1½" oraz elementy wewnętrzne niezbędne do prawidłowej pracy filtra.

Laminowany zbiornik wykonany z żywicy poliestrowej wzmocnionej włóknem szklanym jest odporny na korozję i przystosowany również do pracy w basenach ze słoną wodą. Wydajność filtracji wynosi 50 m³/h/m².

Filtr jest gotowy do zasypania odpowiednio dobranym piaskiem filtracyjnym lub złożem szklanym AFM. Materiał filtracyjny oraz pompa obiegowa nie wchodzą w skład zestawu.

 Charakterystyka zbiornika filtra piaskowego Tebas BLU Ø 500 mm

Tebas BLU Ø 500 mm, kod 50040 to laminowany zbiornik filtra piaskowego o przepływie 10 m³/h, przeznaczony do filtracji wody w instalacjach basenowych. Model wyposażony jest w boczny zawór 6-drogowy z przyłączami 1½" oraz elementy wewnętrzne i osprzęt niezbędny do pracy filtra.

Zbiornik wykonany jest z żywicy poliestrowej wzmocnionej włóknem szklanym, dzięki czemu charakteryzuje się trwałą konstrukcją i odpornością na korozję. Może być stosowany również w instalacjach basenowych z wodą słoną. Wydajność filtracji wynosi 50 m³/h/m².

Model 50040 może pracować z piaskiem filtracyjnym lub złożem szklanym AFM. Zbiornik wymaga około 85 kg piasku filtracyjnego lub 68 kg złoża AFM. Materiał filtracyjny nie jest częścią zestawu i należy zakupić go osobno.

  Cechy zbiornika filtra piaskowego Tebas BLU

Piasek filtracyjny czy złoże szklane AFM? Filtry Tebas BLU mogą pracować z tradycyjnym piaskiem filtracyjnym lub złożem szklanym AFM. W przypadku zastosowania AFM wymagana ilość materiału jest mniejsza 0 20% niż w przypadku piasku. Dokumentacja producenta Tebas BLU nie wskazuje wymaganej granulacji dla tych zbiorników. Dokładna ilość materiału dla poszczególnych modeli została podana w sekcji Materiał filtracyjny.

  Zawartość dostawy

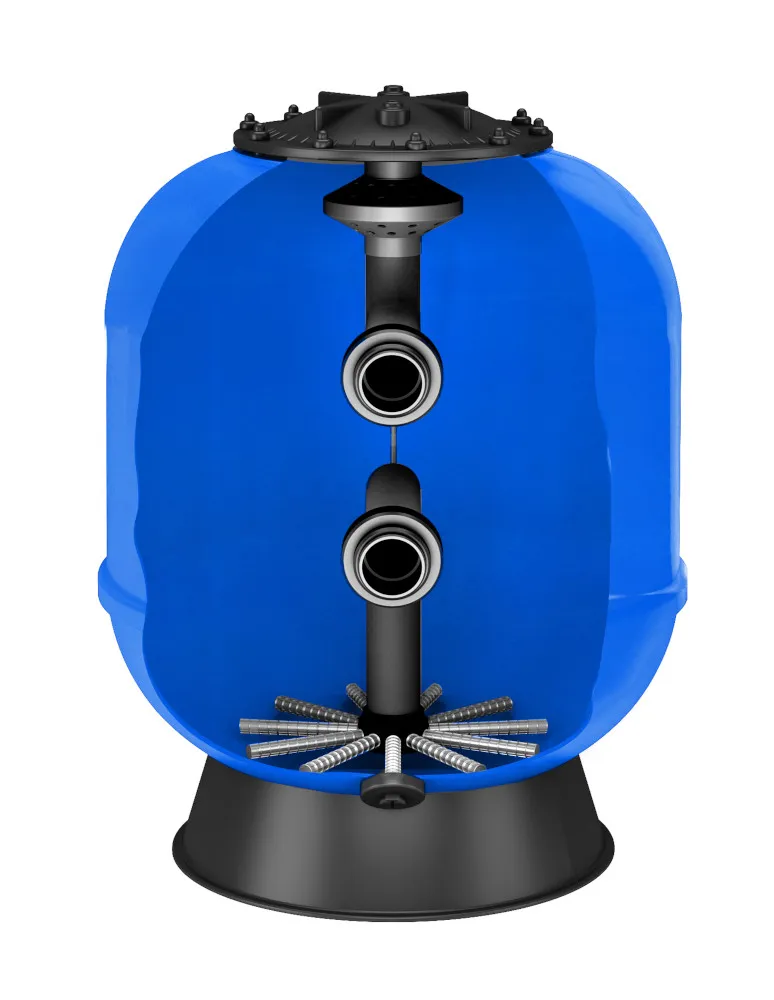

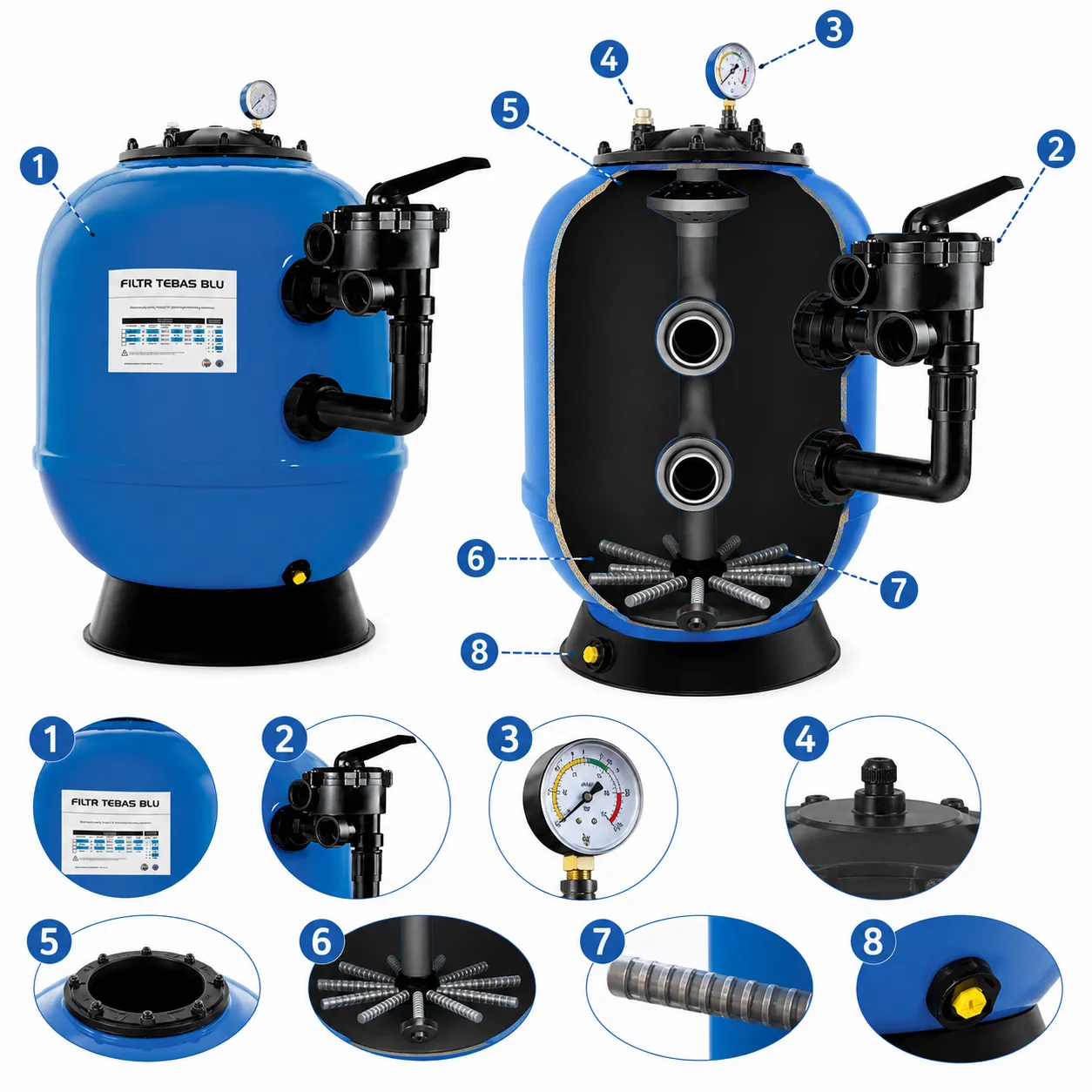

Każdy zbiornik filtra piaskowego Tebas BLU dostarczany jest z elementami niezbędnymi do prawidłowej pracy filtra:

•   1. Zbiornik filtra Tebas BLU
•   2. Boczny zawór 6-drogowy
•   3. Manometr 1/4"
•   4. Odpowietrznik
•   5. Górny otwór do zasypu materiału filtracyjnego
•   6. Dno krzyżowe
•   7. Rurki szczelinowe 1"
•   8. Korek spustu wody

Wszystkie wymienione elementy tworzą kompletny filtr basenowy, gotowy do zasypania odpowiednio dobranym materiałem filtracyjnym. Po zasypaniu piaskiem filtracyjnym lub złożem szklanym AFM zbiornik podłącza się do pompy obiegowej oraz instalacji hydraulicznej basenu. Pompa wymusza przepływ wody przez filtr, w którym zatrzymywane są zanieczyszczenia, a oczyszczona woda kierowana jest następnie z powrotem do basenu.

Pompa obiegowa oraz materiał filtracyjny nie wchodzą w skład zestawu i należy dobrać je odpowiednio do parametrów filtra oraz instalacji basenowej.

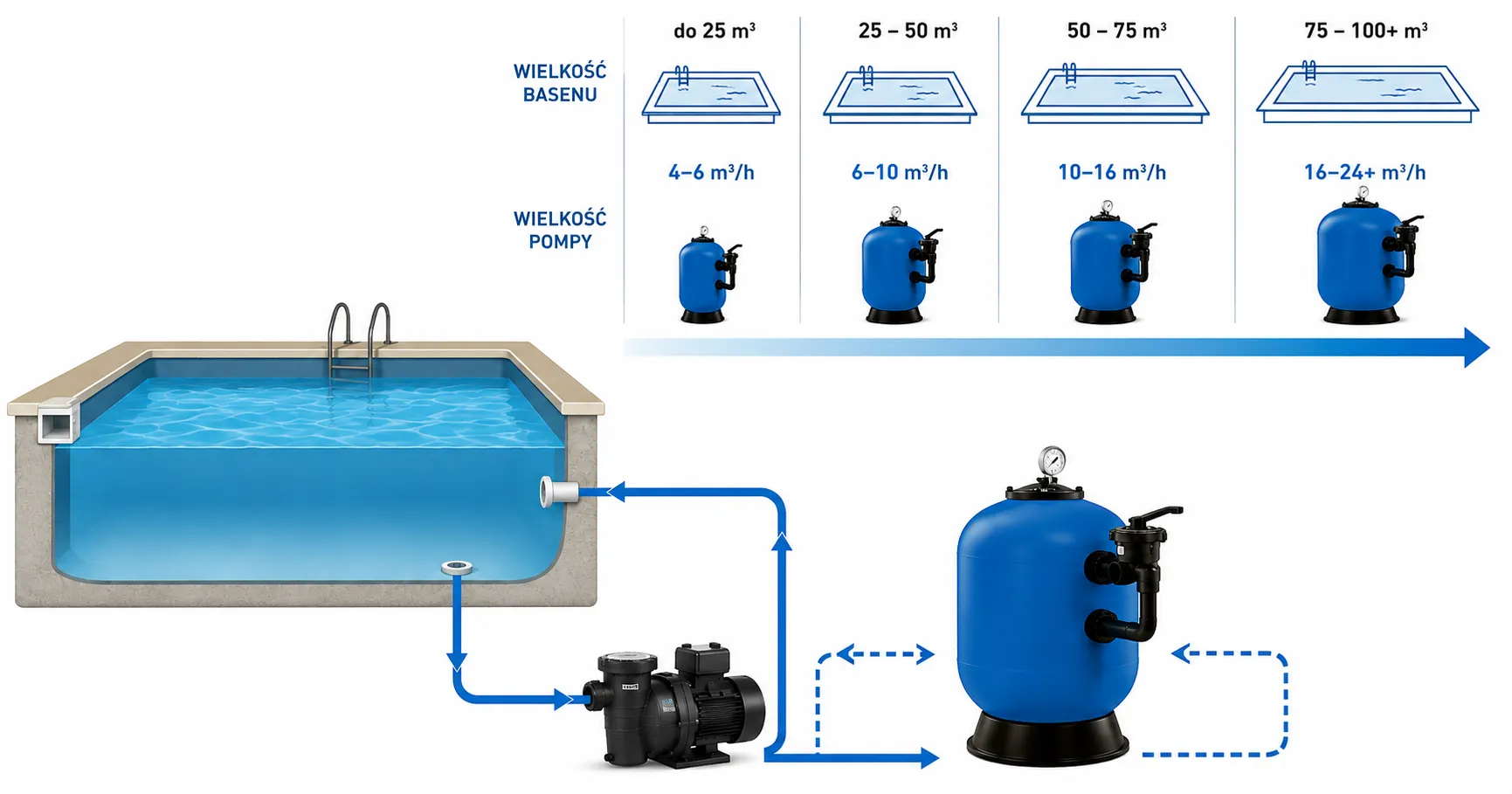

  Dobór filtra Tebas BLU do basenu

Seria Tebas BLU obejmuje cztery wielkości zbiorników o średnicy od 500 do 900 mm i przepływie od 10 do 32 m³/h. Pozwala to dobrać odpowiedni wariant do wymaganej wydajności instalacji filtracyjnej basenu.

Dobierając zbiornik filtra Tebas BLU, należy przede wszystkim uwzględnić wymaganą wydajność całego układu filtracyjnego. Przepływ filtra powinien być odpowiednio dopasowany do wydajności pompy obiegowej oraz parametrów instalacji basenowej.

Jak dobrać zbiornik filtra do basenu? Większy basen i większy wymagany przepływ wody wymagają zastosowania filtra o odpowiednio większej średnicy i wydajności. Seria Tebas BLU oferuje warianty o przepływie 10, 15, 24 i 32 m³/h. Przy wyborze należy również zwrócić uwagę na średnicę przyłączy – modele 500 i 600 mm posiadają przyłącza 1½", natomiast modele 750 i 900 mm 2".

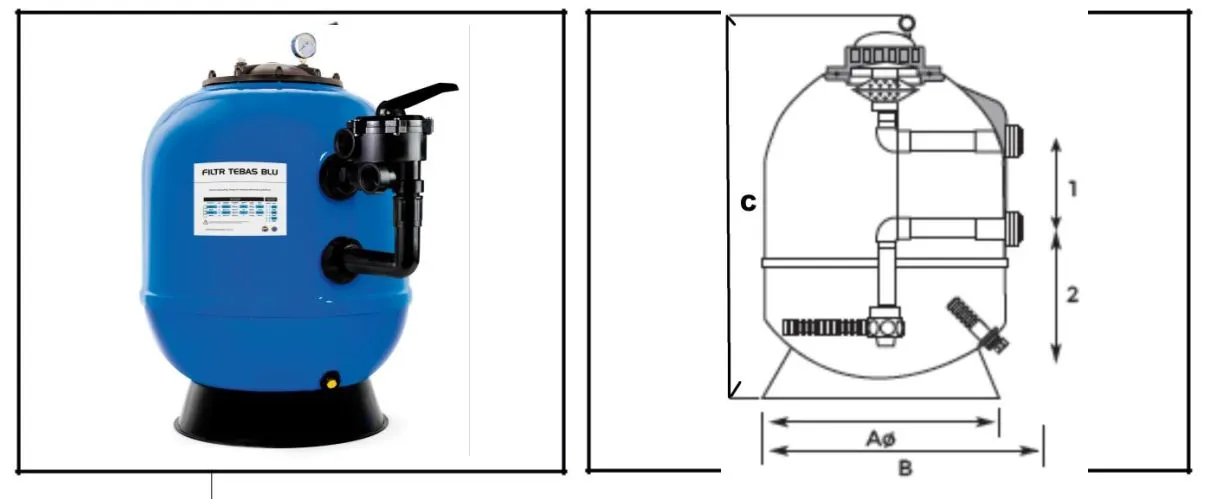

  Dane techniczne filtrów Tebas BLU

Seria Tebas BLU obejmuje cztery warianty zbiorników różniące się średnicą, przepływem, wielkością przyłączy oraz wymiarami. Poniższa tabela umożliwia bezpośrednie porównanie najważniejszych parametrów technicznych dostępnych modeli.

  Materiał filtracyjny

Filtry Tebas BLU mogą pracować z tradycyjnym piaskiem filtracyjnym lub złożem szklanym AFM. Ilość materiału filtracyjnego zależy od średnicy zbiornika. W przypadku zastosowania złoża AFM wymagana masa materiału jest o około 20% mniejsza niż w przypadku piasku filtracyjnego.

Na skuteczność filtracji wpływa nie tylko ilość zastosowanego złoża, ale również jego właściwości. Odpowiednio dobrany materiał powinien zapewniać swobodny przepływ wody przez złoże, skutecznie zatrzymywać zanieczyszczenia oraz zachowywać swoje właściwości podczas kolejnych cykli filtracji i płukania wstecznego.

Dlaczego właściwości materiału filtracyjnego są ważne? Jaką granulację piasku zastosować? Więcej informacji dotyczących doboru złoża, granulacji piasku kwarcowego oraz właściwości materiałów stosowanych w systemach filtracji basenowej znajdziesz w naszym poradniku:

•   Jaki materiał filtracyjny i granulacja piasku kwarcowego do systemu filtracji basenowej?

Materiał filtracyjny nie wchodzi w skład zestawu i należy zakupić go osobno. W naszym sklepie dostępne są:

•   Piasek filtracyjny kwarcowy 0,4–0,8 mm – 25 kg
•   Piasek filtracyjny kwarcowy 1–2 mm – 25 kg

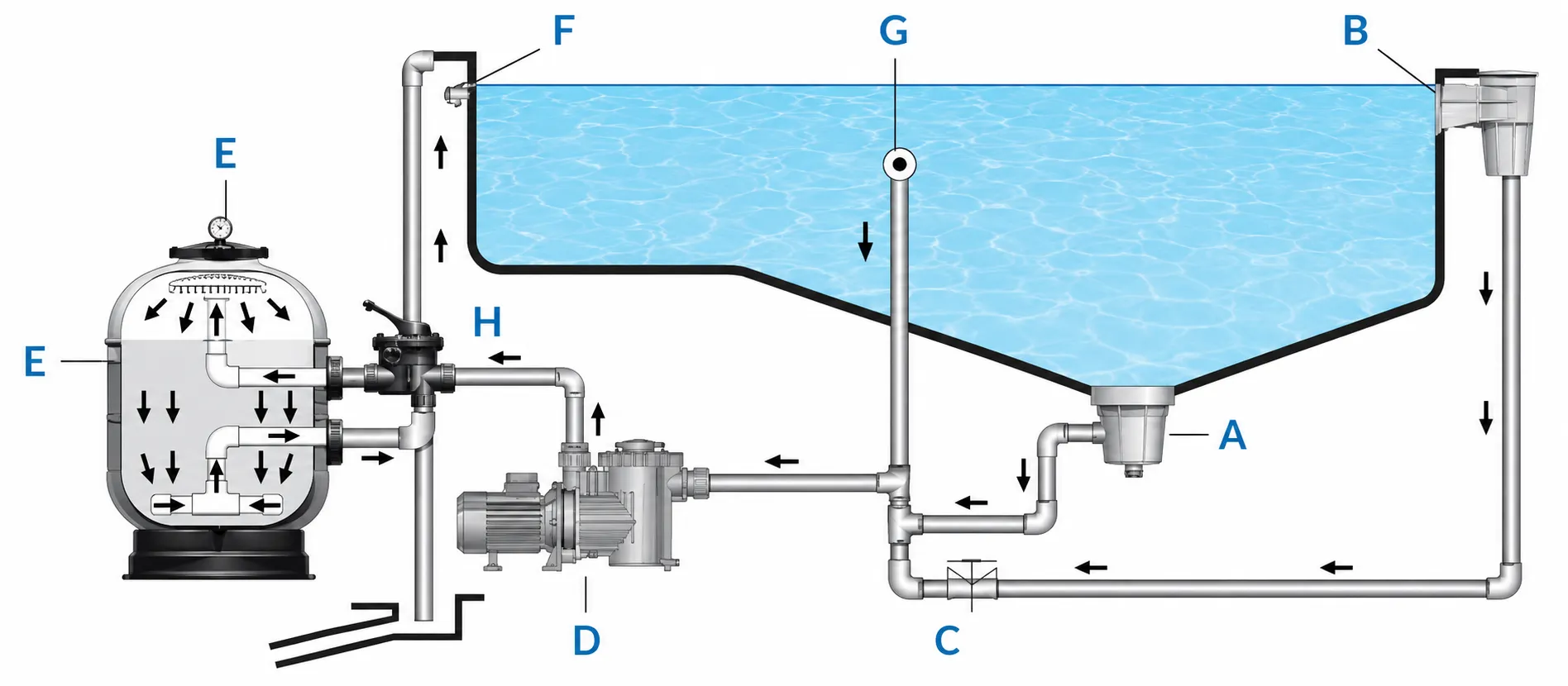

  Schemat pracy filtra Tebas BLU

Filtr Tebas BLU pracuje jako element zamkniętego obiegu filtracyjnego basenu. Pompa pobiera wodę z basenu przez skimmer, spust denny lub wloty ssawne, a następnie tłoczy ją do zbiornika filtra. Woda przepływa przez znajdujące się wewnątrz złoże filtracyjne, gdzie zatrzymywane są zanieczyszczenia, a następnie oczyszczona wraca przewodem powrotnym do dysz basenowych.

Na schemacie przedstawiono podstawowe elementy instalacji współpracującej z filtrem:

•   A – spust denny – pobiera wodę z dolnej części basenu
•   B – skimmer – pobiera wodę z powierzchni basenu
•   C – zawory – umożliwiają sterowanie przepływem w instalacji
•   D – pompa – wymusza obieg wody pomiędzy basenem a filtrem
•   E – filtr Tebas BLU – oczyszcza wodę podczas jej przepływu przez materiał filtracyjny
•   F – przewód powrotny – transportuje oczyszczoną wodę w kierunku basenu
•   G – wloty ssawne – dodatkowe punkty poboru wody z basenu
•   H – zawór wielodrożny – umożliwia zmianę sposobu przepływu wody przez filtr

  Jak przebiega filtracja wody?

Podczas normalnej pracy pompa zasysa wodę z basenu i kieruje ją przez zawór wielodrożny do zbiornika Tebas BLU. Zanieczyszczenia zostają zatrzymane w złożu filtracyjnym, a przefiltrowana woda jest kierowana z powrotem do basenu. Taki obieg jest powtarzany podczas pracy instalacji, dzięki czemu woda jest systematycznie oczyszczana.

Podłączenie filtra do instalacji basenowej obejmuje trzy podstawowe kierunki przepływu. Przewód oznaczony jako „z basenu” doprowadza wodę do pompy, przewód „do basenu” odprowadza przefiltrowaną wodę z powrotem do niecki, natomiast oddzielne wyjście „zabrudzenia / odpływ” służy do odprowadzania wody poza basen podczas odpowiednich trybów pracy zaworu, m.in. płukania złoża filtracyjnego.

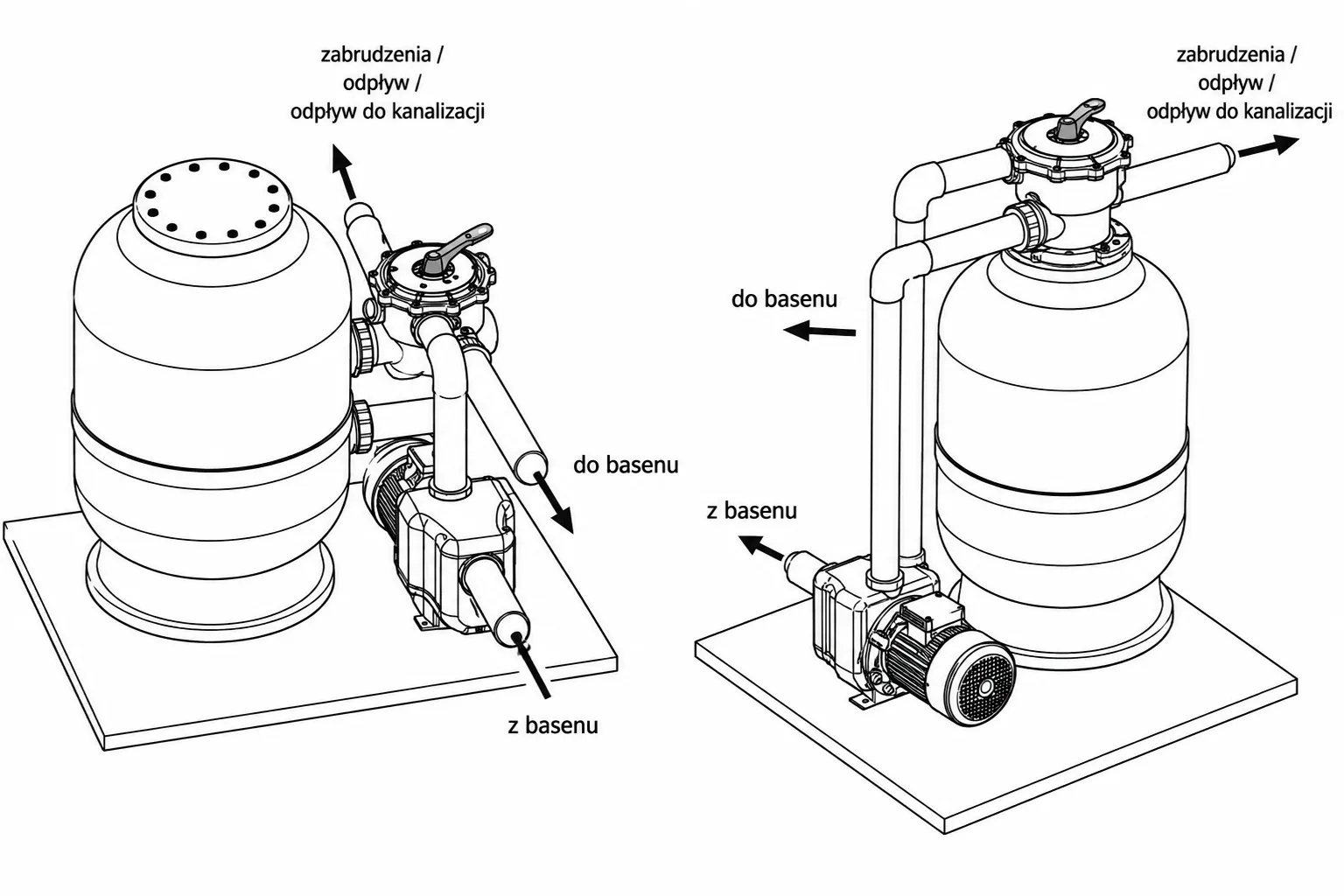

Poniższy rysunek przedstawia przykładowe sposoby rozmieszczenia zbiornika filtra, pompy i zaworu wielodrożnego oraz sposób prowadzenia przewodów pomiędzy poszczególnymi elementami instalacji.

  Obsługa filtra i zaworu Tebas BLU

Filtr Tebas BLU wyposażony jest w 6-drogowy zawór wielodrożny, który umożliwia sterowanie kierunkiem przepływu wody w instalacji. W zależności od ustawienia zaworu można prowadzić normalną filtrację, czyścić złoże filtracyjne, odprowadzać wodę do odpływu lub zapewnić jej cyrkulację z pominięciem filtra.

Zawór posiada 6 podstawowych pozycji roboczych oraz pozycję zimową. Właściwe ustawienie należy dobrać do czynności wykonywanej w instalacji basenowej.

Ważne: przed każdą zmianą położenia zaworu wielodrożnego należy zatrzymać pompę filtracyjną. Zmiana ustawienia zaworu podczas pracy pompy może powodować nieprawidłowe działanie instalacji.

Codzienna filtracja odbywa się w pozycji 1 – Filtrowanie. Gdy złoże wymaga oczyszczenia, należy zastosować pozycję 2 – Płukanie wsteczne, a następnie pozycję 3 – Przepłukiwanie. Po zakończeniu tych czynności zawór można ponownie ustawić w pozycji filtrowania.
